Information Cube

Der Information Cube zeigt hierarchische Strukturen als ineinander verschachtelte Würfel. Der äußere Würfel repräsentiert die oberste Ebene der Hierarchie. Durch die Transparenz der Würfel sind die unteren Ebenen sichtbar. Die Größe der Würfel korrespondiert mit der Größe oder Menge der darin enthaltenen Dokumente und Unterverzeichnissse. Texte auf der Oberfläche der Kuben beschreiben ihren Inhalt. Die Nutzerin kann in die 3D-Visualisierung hineinzoomen, darin navigieren und einzelne Objekte näher untersuchen. Kuben können auch vernetzte Strukturen enthalten, wie auf der Abbildung oben rechts zu sehen.

Diese Visualisierungstechnik erscheint aus mehreren Gründen sehr effizient:

Transparenz ist ein sehr effektives Mittel, um mehrere Ebenen zu visualisieren, da sowohl die Übersicht - der umschließende Körper - als auch die Details - von innen durchscheinende Körper - sichtbar sind. Eine einfache Drahtgittervisualisierung dagegen mit vielen sich überschneidenden Kanten verwirrt in der Regel mehr als sie hilft.
Zusammengehörende Elemente werden von einer einfachen geometrischen Form umschlossen, wodurch die visuelle Komplexität der Visualisierung verringert wird, ohne die Informationsdichte zu reduzieren.
Die Implementierung verschiedener Detaillierungsgrade zur Anpassung an die zur Verfügung stehende Rechenleistung ist relativ einfach.
Die Größe der Würfel gibt anschaulich Aufschluß über die Menge der in ihnen enthaltenen Information. Unterverzeichnisse werden allerdings etwas verkleinert gerendert, um die Darstellung übersichtlich zu halten.
"Schachteln, die Informationen oder weitere Schachteln enthalten" sind eine sehr einprägsame Metapher für Informations-Strukturen.
Orthogonale Raumstrukturen und einfache geometrische Körper erleichtern die Navigation.

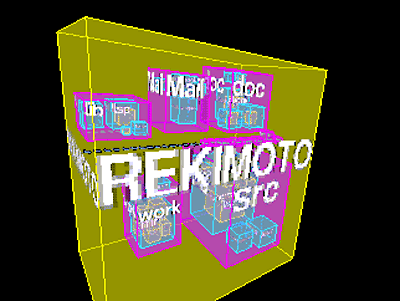

Die Abbildung zeigt ein Dateisystem mit ca 50 Unterverzeichnissen und 1500 Dateien

Die Information Cube-Homepage: http://www.csl.sony.co.jp/person/rekimoto/cube/.
Da auf dieser Seite aber nur sehr wenig zu finden ist, hier noch eine PDF-Datei zum Cube: The Information Cube: Using Transparency in 3D Information Visualization; Jun Rekimoto and Mark Green; Department of Computing Science, University of Alberta; Edmonton, Alberta, Canada T6G 2H1; December 5, 1993
